多年來，天遠三維專注于提供高精度3D視覺檢測解決方案，在全球范圍內積累了許多用戶，他們將數字化檢測方案引入到生產過程中，進行了諸多嘗試，也提供了深有啟發的案例。

因此我們決定開辟一個新的欄目，將這些寶貴且富有啟發性的經驗做出分享，以期打開3D視覺檢測方案的應用思路。

今天要分享的應用案例來自德國的automobile - technik - design GmbH（以下簡稱ATD），他們是一家制造生產工具，以及模具的供應商，來自巴伐利亞州。

案例背景

圖片來自東方網

汽車制造業是巴伐利亞的核心產業之一，擁有悠久的歷史和傳統，ATD的許多客戶都來自這個行業，勞斯萊斯、寶馬賽車，梅賽德斯-奔馳的母公司戴姆勒都和他們建立了良好的合作關系。

ATD的業務包括為汽車行業的客戶生產Cubing檢具，Cubing檢具是車身部件的高精度復制品，汽車制造商使用檢具來對生產過程進行質量控制。然而在使用傳統方式對Cubing檢具進行檢測的過程中，ATD面臨著失真、笨重、以及低效的問題。

注：Cubing是一項來自寶馬的專利技術，是根據車身的數模，以1：1的比例制作成的標準化車身模型，本質上是一種檢具，用于檢測車身與內外飾件的配合情況。

傳統檢測方式的弊端

// 失真

傳統測量采用接觸式的方法，檢測Cubing檢具時涉及到的彈性元件，會讓接觸式的測量顯得尤為無助，因?yàn)橐坏┡c有彈力 、會變形的彈性元件進行接觸，測量所得數據與實際數據之間就會存在一定偏差，因此無法保證測量精度。

// 笨重與低效

Cubing檢具的外型由復雜的幾何形狀構成，同時體積也較大，這些特征加大了采用傳統方式來進行測量的難度，突出了傳統方式的笨重感，也延長了測量所需時間。

使用傳統方式檢測cubing檢具時出現的諸多難點與弊端，都成為了促使ATD意識到數字化檢測優勢的契機。

高精度3D檢測的流程

// 掃描

在此次的案例中，FreeScan Trak便攜式無線CMM測量解決方案改造了cubing檢具的測量過程，提供了靈活、高效的高精度解決方案。

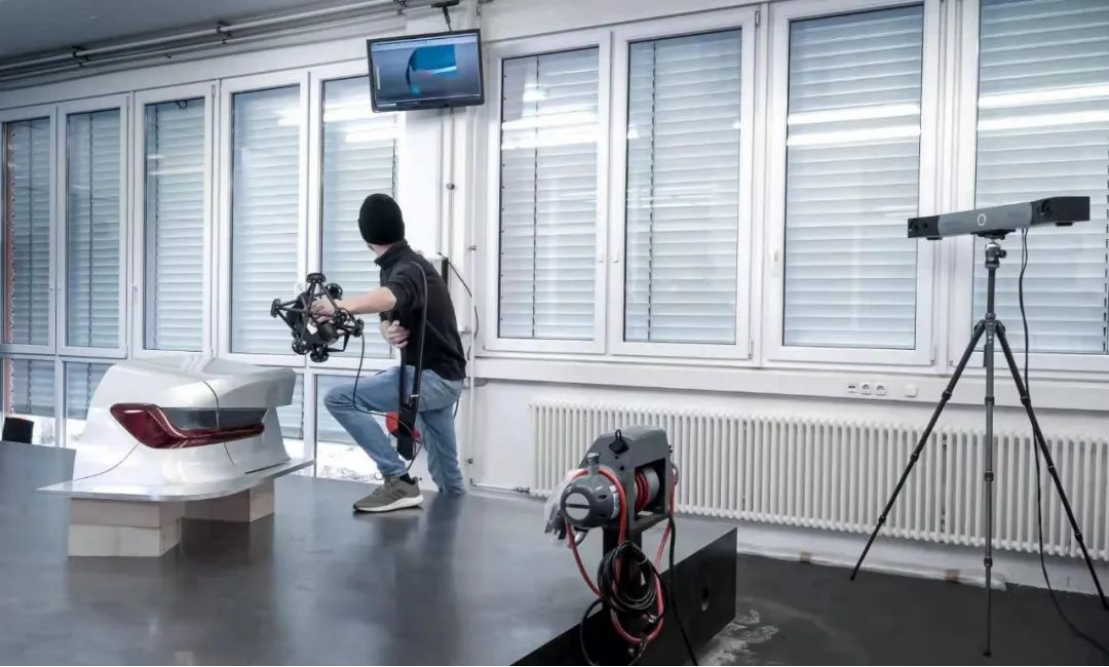

使用FreeScan Trak掃描cubing檢具

FreeScan Trak的測量速率高達70Hz，計量級測量精度高達0.03mm，分辨率高達0.05mm。

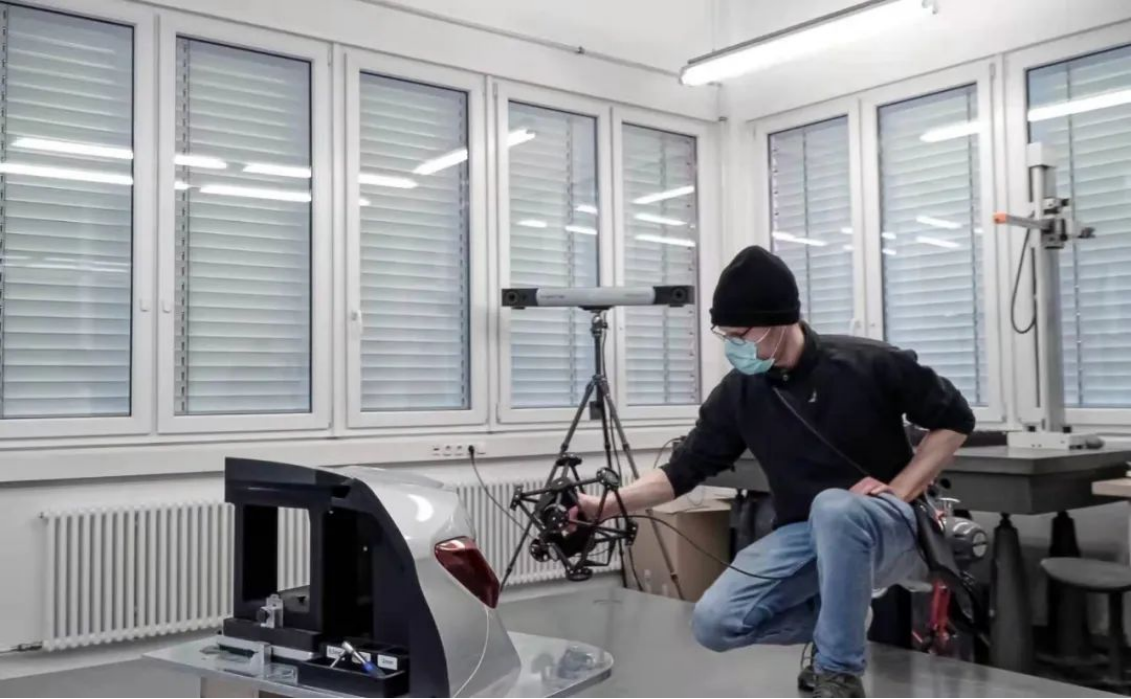

掃描Cubing檢具的過程

同時，無線技術實現了無束縛的自由掃描過程，測量者可以在檢測過程中自如移動，這種靈活性在大中型物體的檢測場景中尤為實用。

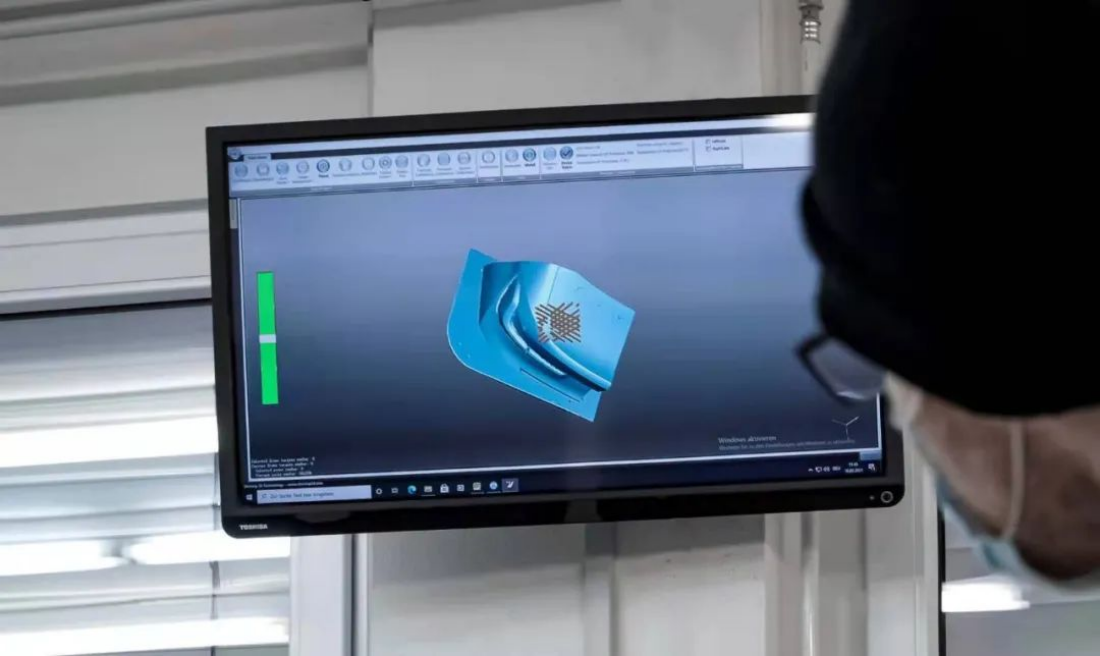

數據在軟件中實時可見

// 檢測

在此次的案例中，ATD將FreeScan Trak的掃描數據導入到Verisurf的軟件中來進行檢測，得益于FreeScan Trak的開放系統與兼容性，導入過程流暢無障礙。

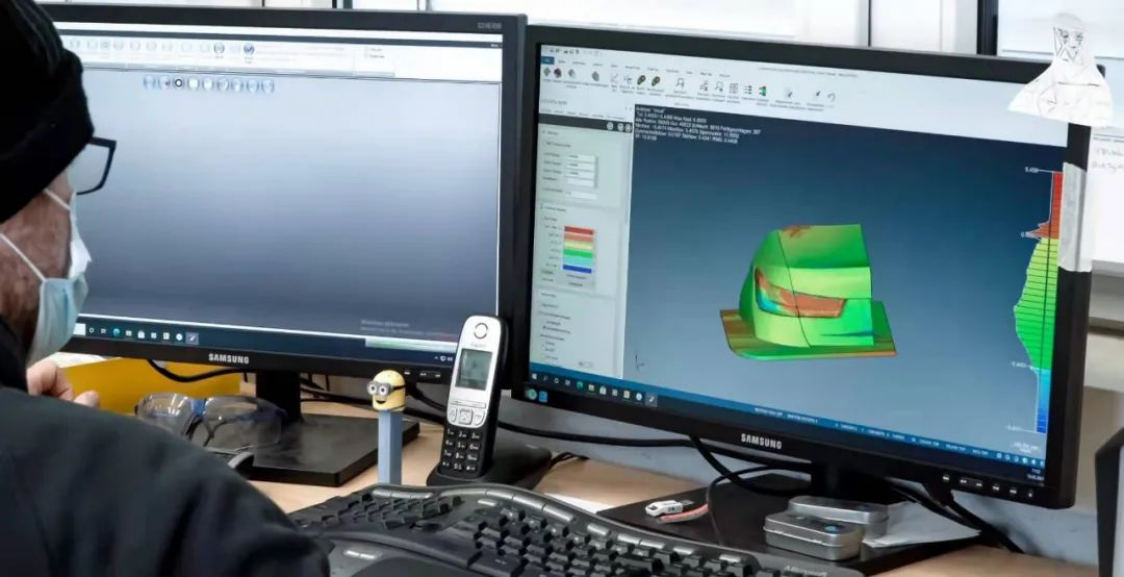

將掃描所得數據無障礙導入Versurf

高精度3D檢測方案的優勢

// 計量級測量提供高精度數據

相較于傳統模式，FreeScan Trak便攜式無線CMM測量解決方案在測量過程中無需與檢具及元件進行接觸，測量精度高達0.03mm，分辨率高達0.05mm，系統重復性高。

// 無線技術帶來高靈活度

因?yàn)橥庑螐?fù)雜、體積較大，cubing檢具的測量是一個頻繁移動的過程。FreeScan的無線技術實現了無束縛的自由掃描過程，提升了數據獲取的靈活程度，有別于傳統測量方式的笨重。

// 簡化流程，提升效率

內置新一代處理器的加持讓FreeScan Trak的測量速率高達70Hz。同時因?yàn)闊o需貼點，因此相較于常見的3D掃描過程，FreeScan也進一步簡化了從大中型物體中獲取三維數據的流程，讓測量變得更加高效。

檢測設備

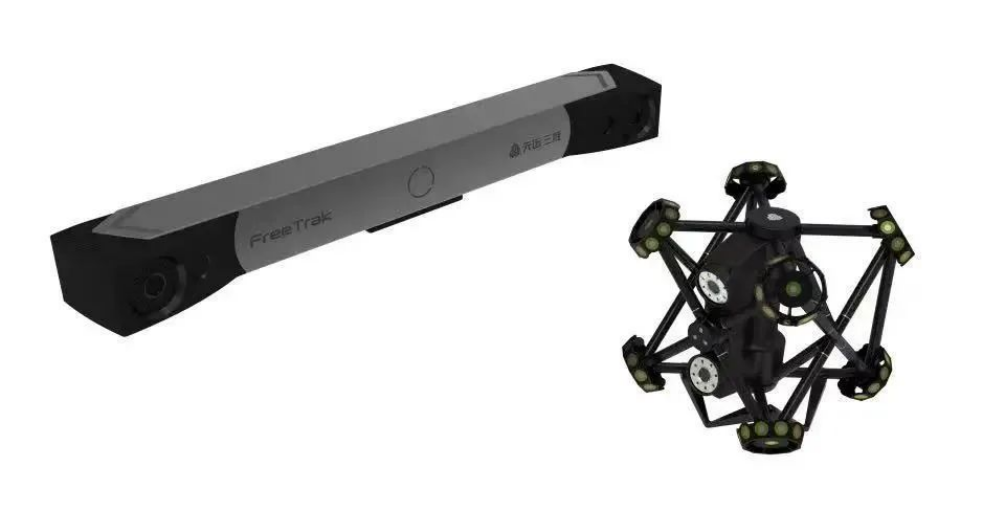

FreeScan Trak

FreeScan Trak便攜式無線CMM測量解決方案，其無線、輕便的掃描儀和無需貼點的3D掃描過程極大地提高了精確獲取復雜結構物體數據的便利度與效率，擁有廣泛的動態和靜態應用，如航空航天、汽車、造船和能源部門的大型三維檢測場景。

ATD公司將先臨三維的3D掃描技術和Verisurf的檢測軟件相結合，讓檢具檢測的全過程進行了數字化的轉變，是高精度3D檢測技術在工業及制造業應用上的一次頗具啟發的實踐。同時天遠三維也將持續努力，在更廣泛的工業檢測場景中為高要求用戶提供更為可靠和準確的解決方案。
