【案例】FreeScan Trak 助力鐵路道岔高質量制造

 （圖片源于沈陽日?qǐng)?bào)微信公眾號）

道岔是火車從一股道轉入另一股道的線路連接設備，在鐵路線路上起到關鍵作用，但也是軌道的薄弱環節之一。在其制造過程中，產品需嚴格按照設計標準，保證其使用安全。在道岔的制造中，產品檢測是至關重要的一環。

道岔檢測難點

在傳統的道岔檢測過程中，通常使用人工測量的方式，但是由于道岔呈長條形，且岔口具有一定的曲面弧度，在檢測過程中操作不便，且需要用到的工具種類繁多，需道尺、支距尺、方尺、1m鋼板尺、2m盒尺、10m以上鋼卷尺等等，檢測過程復雜且效率低下。

道岔3D數字化檢測方案

根據道岔的檢測痛點，天遠三維提供了道岔3D數字化檢測方案，通過FreeScan Trak進行道岔高質量三維數據的高效獲取，并在軟件中與標準數據進行特征對齊，檢測結果一目了然。

01道岔掃描

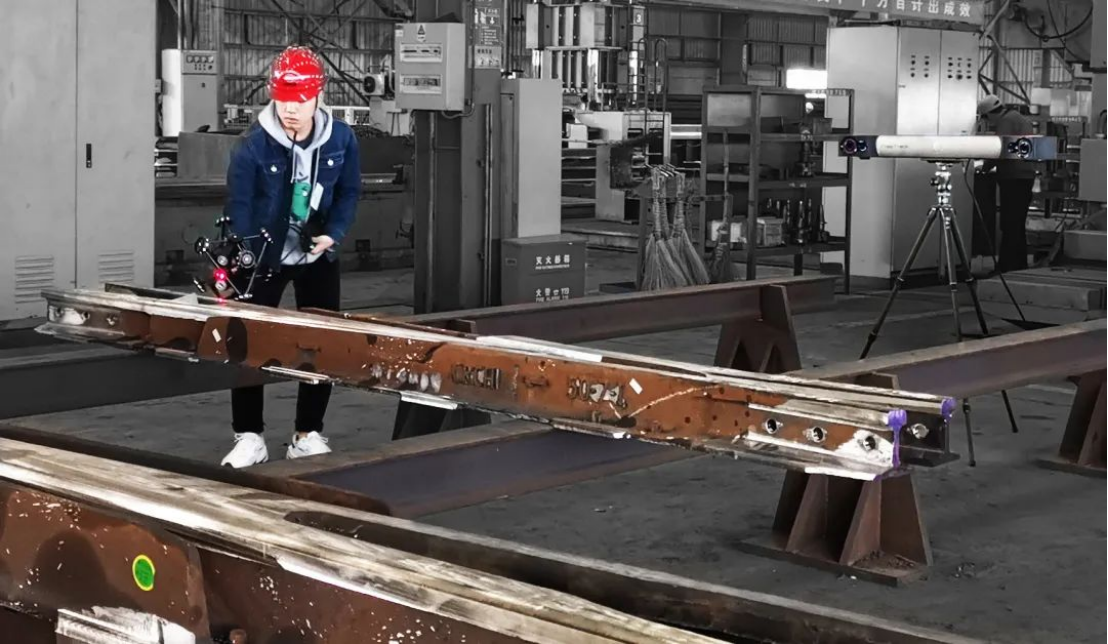

使用FreeScan Trak進行道岔的掃描，F(xiàn)reeScan Trak采用創新工作模式，掃描時無需進行貼點預處理，光學跟蹤儀與掃描儀之間也無需線纜連接，實現無標記點、無約束的“無線自由”高精度三維掃描，同時，F(xiàn)reeScan Trak掃描速度達480,000次/秒，掃描過程操作簡便、高效。

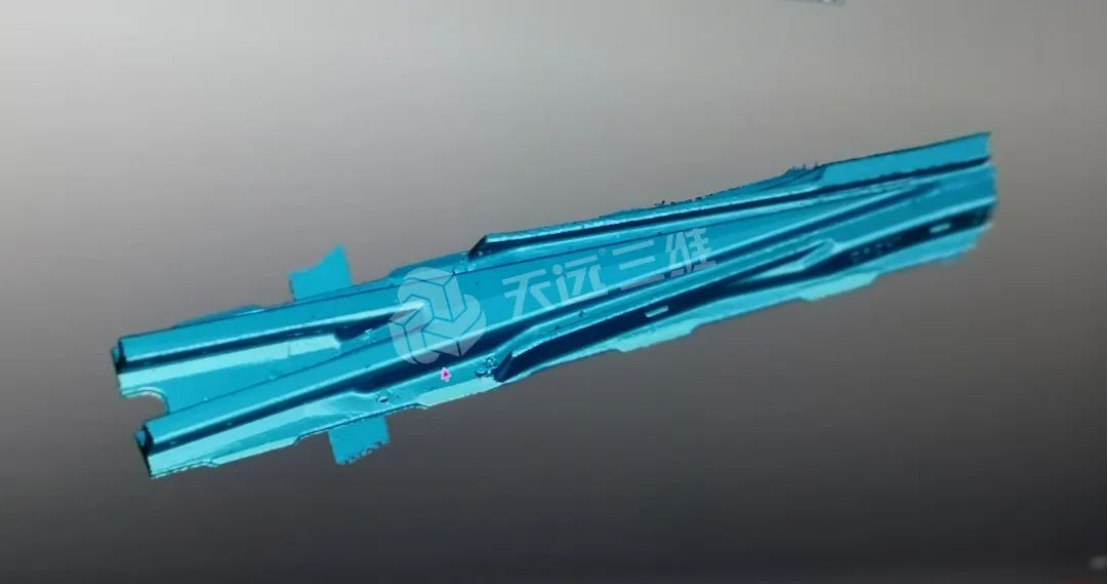

掃描數據

02數據對比

在獲取道岔高質量三維數據后，將實際數據與標準設計數據導入軟件，進行特征對齊，可得到色譜圖，通過顏色的差別，即可知道哪個部位實際數據與標準數據有誤差，誤差在允許范圍內，還是超出范圍，超出多少，可快速獲得檢測結果。

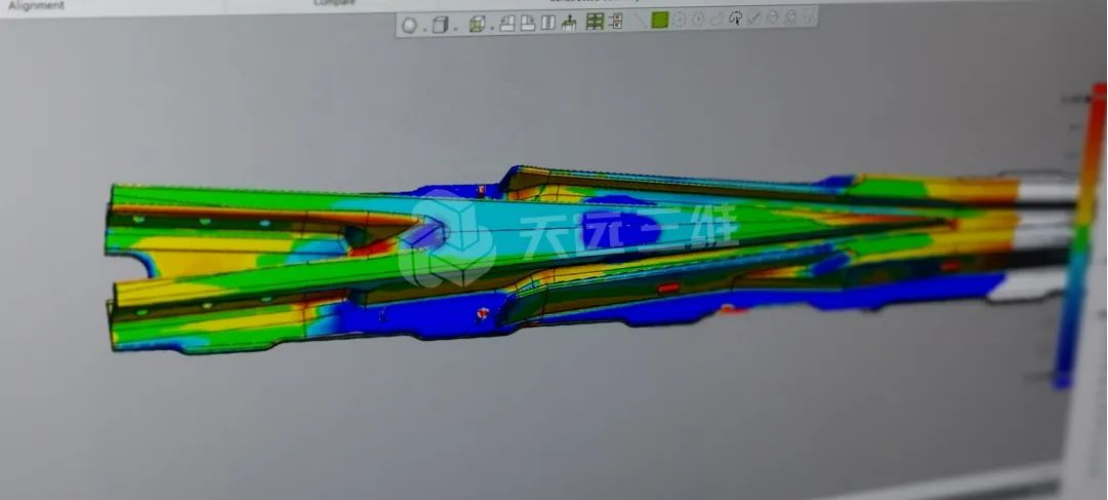

色譜圖

道岔3D數字化檢測優勢

01檢測流程高效、簡便

在傳統的檢測方式下，需要人工進行一個個數據的測量，使用3D數字化檢測方案，數據的獲取是以幅面為單位，從點至面，效率提高不言而喻。同時，在傳統方式下，需要不斷更換測量工具，操作復雜，對于人員要求較高，使用3D數字化檢測方案，掃描全程只需移動掃描儀，簡便、快速。

02檢測結果準確且數據完整

在此案例中，FreeScan Trak的精度高達0.03mm，技術計量級要求，檢測結果十分趨近實際值，同時得到道岔的整體三維數據，當檢測結果不合格時，可得知具體偏差數據，有助于后續進行二次加工、修正。

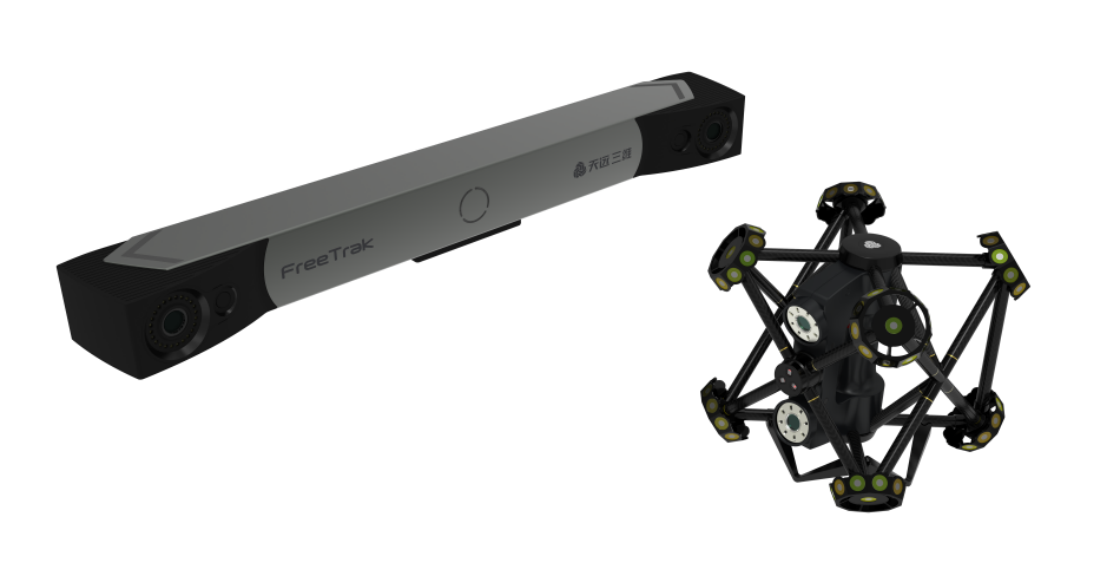

設備介紹FreeScan Trak便攜式無線CMM測量解決方案

FreeScan Trak便攜式無線CMM測量解決方案是高精度三維掃描技術中的一項，其無需貼點，使用靈活，適用于大中型樣件掃描及各類靜態和動態應用場景。

天遠三維使用三維掃描技術進行道岔的高效檢驗，提升了檢測的速度以及質量，檢測結果準確且數據完整，為道岔的高質量制造提供技術助力。天遠三維也將不斷努力，持續推進三維掃描技術的發展與普及，助力軌道交通行業的良好發展。
