稱霸中世紀的英國長弓，如今可以用數字化方式生產啦
來源： 本站 發表日期： 2023-03-08 閱讀次數： 1713
Simons Bow Company是一家專門制作英國長弓的公司，一直以來，長弓的生產制造都是靠人工利用傳統工藝打造完成。但傳統工藝制作過程復雜，且無法批量生產。
尤其是可以影響射箭精準度的弓把部位，需要經過多次修改驗證才能打造出一款舒適度高的弓把。而在這個修改驗證過程中，原材料的損耗較大，從而導致成本過高。
除此之外，長弓在使用過程中，它的部件會持續承受重負荷，在生產時，還需要保證長弓的各個部件是堅固可靠的。因為生產耗時長，Simons Bow Company經常發生客戶在等待名單上需要排隊數月才能拿到一把定制的英國長弓。
3D數字化解決方案
為此，來自De Wit 3D Engineering的ANTON提出了新的解決方案，就是將3D數字化技術和CNC銑削工藝相結合，以實現Simons Bow Company長弓制作可以在提高質量、舒適度的情況下，加快生產制造流程。
為了實現這一目標，ANTON使用先臨三維EinScan HX雙藍光3D掃描儀快速獲取了長弓高精度完整的三維數據。
搭配雙藍光，讓EinScan HX結合了LED結構光與激光的優勢，提高了對掃描材質和環境光適應性，賦予產品廣泛的應用。在掃描的過程中，ANTON根據需求，選擇了可輕松實現0.04mm掃描精度的激光模式，最小點距可達0.05mm，獲取的數據高分辨率展示弓把細節。

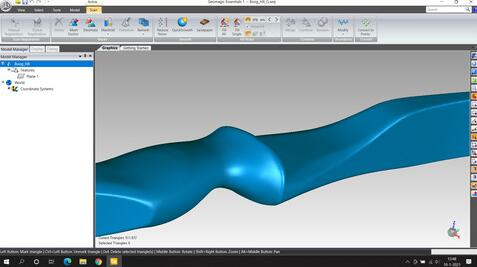

完成掃描后，ANTON將弓把部分的數據導入到 Geomagic數據處理軟件，生成了可用于CNC銑削生產的網格 3D 模型。
后續應用
除了直接用于長弓小批量CNC工藝生產，ANTON還利用長弓3D模型數據，進行逆向工程設計，修改弓把造型，幫助Simons Bow Company打造多種類型的長弓弓把，如用于競賽類的長弓等。
